کنتاکتور اشنایدر چیست؟
کنتاکتور اشنایدر یک کلید الکترومغناطیسی قابل‌کنترل از راه دور است که برای قطع و وصل مدارهای قدرت، به‌خصوص موتورهای الکتریکی، استفاده می‌شود. این تجهیزات توسط شرکت Schneider Electric تولید می‌شوند و در خانواده محصولاتی مانند TeSys قرار دارند.
وظیفه اصلی کنتاکتور این است که بتواند یک بار الکتریکی با جریان نسبتاً زیاد را توسط یک مدار فرمان با توان کمتر روشن و خاموش کند. به همین دلیل، کنتاکتور یکی از تجهیزات مهم در تابلوهای برق صنعتی محسوب می‌شود.
ساختمان کنتاکتور اشنایدر
کنتاکتور از چند قسمت اصلی تشکیل شده است:
۱. بوبین یا Coil
بوبین بخش الکترومغناطیسی کنتاکتور است. وقتی ولتاژ مناسب به بوبین اعمال شود، میدان مغناطیسی ایجاد می‌کند و باعث حرکت هسته می‌شود.
ولتاژ بوبین بسته به مدل کنتاکتور می‌تواند متفاوت باشد؛ برای مثال ممکن است کنتاکتور دارای بوبین 24V، 110V، 220/230V یا 400V باشد.
بنابراین هنگام خرید یا تعویض کنتاکتور، باید ولتاژ بوبین دقیقاً بررسی شود.
۲. هسته مغناطیسی
هسته از دو بخش ثابت و متحرک تشکیل می‌شود. با تحریک بوبین، هسته متحرک جذب شده و باعث تغییر وضعیت کنتاکت‌ها می‌شود.
۳. کنتاکت‌های اصلی
کنتاکت‌های اصلی وظیفه عبور جریان مدار قدرت را بر عهده دارند.
در یک کنتاکتور سه‌فاز معمولاً سه کنتاکت اصلی برای فازهای:
L1 → T1
L2 → T2
L3 → T3
وجود دارد.
ورودی‌ها معمولاً با L1/L2/L3 و خروجی‌ها با T1/T2/T3 مشخص می‌شوند.
۴. کنتاکت‌های کمکی
کنتاکت‌های کمکی در مدار فرمان استفاده می‌شوند و معمولاً با شماره‌هایی مانند 13-14 برای NO و 21-22 برای NC مشخص می‌شوند.
از آن‌ها می‌توان برای مواردی مانند:
- خودنگهدار کردن کنتاکتور
- ارسال سیگنال به PLC
- چراغ‌های سیگنال
- اینترلاک
- کنترل کنتاکتور دیگر
استفاده کرد.
۵. سیستم خاموش‌کننده قوس الکتریکی
هنگام قطع جریان، مخصوصاً در بارهای القایی مانند موتور، ممکن است بین کنتاکت‌ها قوس الکتریکی ایجاد شود. ساختار کنتاکتور به گونه‌ای است که این قوس را کنترل و خاموش کند تا عملکرد ایمن‌تر و عمر کنتاکت‌ها بیشتر شود.
نحوه عملکرد کنتاکتور اشنایدر
عملکرد کنتاکتور را می‌توان به شکل ساده این‌گونه توضیح داد:
فرمان → بوبین → ایجاد میدان مغناطیسی → حرکت هسته → تغییر وضعیت کنتاکت‌ها → وصل شدن بار
برای مثال فرض کنید یک موتور سه‌فاز داریم.
وقتی کلید START را فشار می‌دهیم، جریان وارد بوبین کنتاکتور می‌شود. بوبین فعال شده و کنتاکت‌های اصلی بسته می‌شوند. در نتیجه سه فاز به موتور وصل شده و موتور شروع به کار می‌کند.
وقتی فرمان قطع شود، بوبین از مدار خارج می‌شود، هسته به وضعیت اولیه برمی‌گردد و کنتاکت‌های اصلی باز می‌شوند؛ در نتیجه موتور خاموش می‌شود.
کاربردهای کنتاکتور اشنایدر
کنتاکتورهای اشنایدر در بسیاری از مدارهای صنعتی و ساختمانی استفاده می‌شوند، از جمله:
- راه‌اندازی موتورهای سه‌فاز
- کنترل پمپ‌ها
- کنترل فن‌ها
- کمپرسورها
- سیستم‌های تهویه مطبوع
- تابلوهای برق صنعتی
- سیستم‌های گرمایشی
- مدارهای روشنایی
- مدار ستاره-مثلث
- مدار چپ‌گرد و راست‌گرد
- ماشین‌آلات صنعتی
- خطوط تولید
سری TeSys اشنایدر
یکی از خانواده‌های شناخته‌شده محصولات اشنایدر، TeSys است که تجهیزات مختلف مربوط به کنترل و حفاظت موتور را شامل می‌شود.
در میان کنتاکتورهای این خانواده، TeSys D / TeSys Deca از سری‌های بسیار شناخته‌شده هستند.

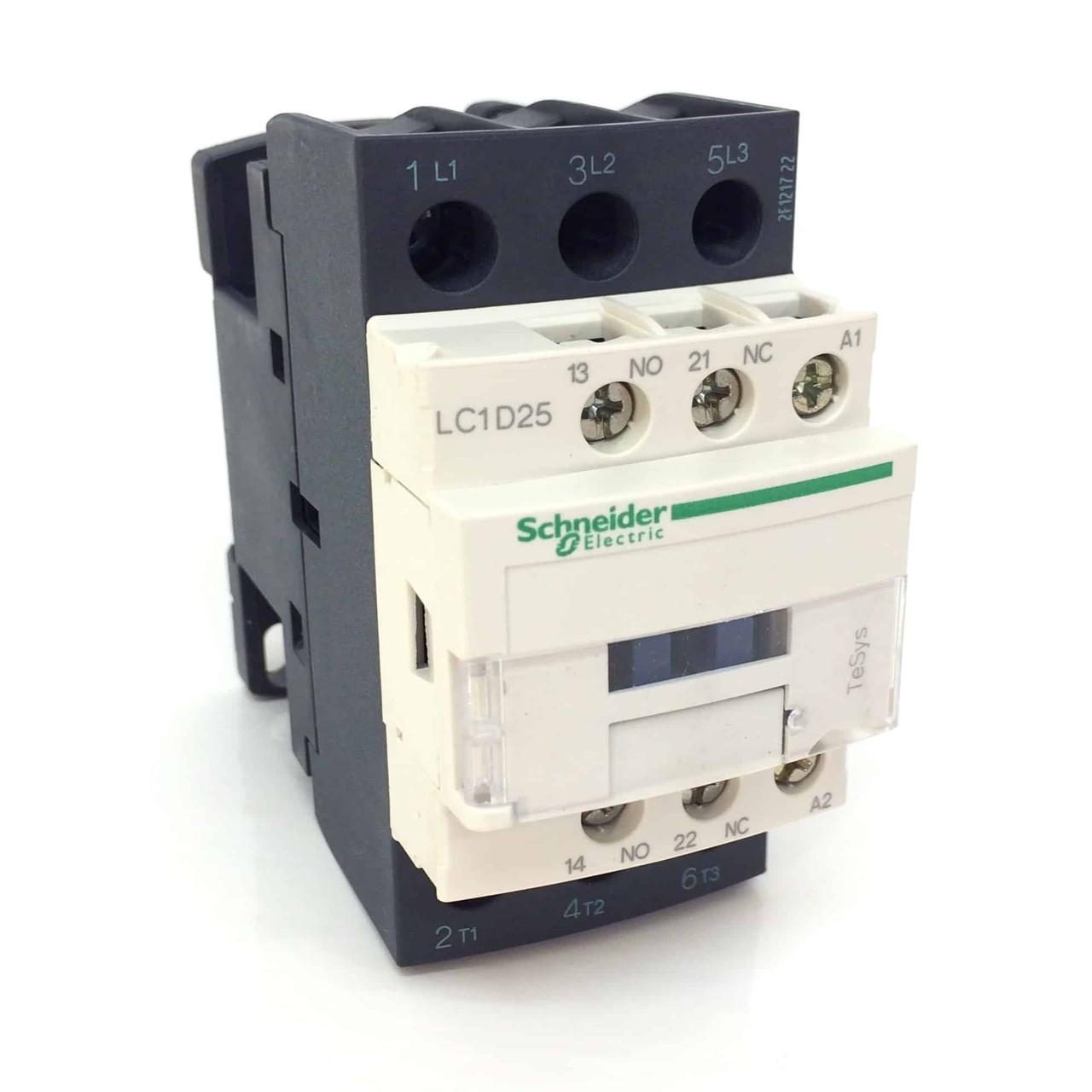

در بازار ممکن است کنتاکتورها را با کدهایی مانند LC1D09، LC1D12، LC1D18، LC1D25، LC1D32، LC1D40، LC1D50، LC1D65، LC1D80، LC1D95 و مدل‌های دیگر مشاهده کنید.
اما نکته مهم این است که کد کامل محصول اهمیت دارد؛ زیرا دو کنتاکتور با ظاهر مشابه ممکن است ولتاژ بوبین یا مشخصات متفاوتی داشته باشند.
منظور از AC-1 و AC-3 در کنتاکتور چیست؟
یکی از مهم‌ترین موارد در انتخاب کنتاکتور، رده کاری (Utilization Category) است.
AC-1
برای بارهایی با خاصیت القایی کم یا بارهای مقاومتی استفاده می‌شود.
مثلاً برخی:
- هیترها
- بارهای مقاومتی
- تجهیزات گرمایشی
AC-3
برای راه‌اندازی و قطع موتورهای قفس سنجابی بسیار مهم است.
در لحظه راه‌اندازی موتور، جریان بالایی از شبکه کشیده می‌شود. به همین دلیل ظرفیت کنتاکتور برای AC-3 با AC-1 متفاوت است.
بنابراین اگر هدف شما انتخاب کنتاکتور برای موتور است، صرفاً نگاه کردن به عدد آمپر کافی نیست و باید جریان موتور در رده AC-3 بررسی شود.
تفاوت کنتاکتور با رله
کنتاکتور و رله از نظر عملکرد شباهت‌هایی دارند، اما کاربردشان یکسان نیست.
رله معمولاً برای مدارهای کنترلی و جریان‌های پایین‌تر استفاده می‌شود.
کنتاکتور برای قطع و وصل بارهای قدرت، به‌خصوص موتورهای الکتریکی، طراحی شده است.
کنتاکتور معمولاً:
- ظرفیت جریان بالاتری دارد.
- برای بارهای موتوری مناسب‌تر است.
- سیستم مناسب‌تری برای کنترل قوس الکتریکی دارد.
- قابلیت نصب تجهیزات جانبی متنوعی دارد.
کنتاکتور اشنایدر و رله حرارتی
در مدار موتور، کنتاکتور به‌تنهایی وظیفه حفاظت کامل موتور را انجام نمی‌دهد.
معمولاً در یک مدار متداول از ترکیب:
کلید حفاظتی + کنتاکتور + رله اضافه‌بار (Overload Relay)
استفاده می‌شود.
کنتاکتور وظیفه قطع و وصل موتور را انجام می‌دهد و رله اضافه‌بار برای تشخیص اضافه‌بار موتور و حفاظت مناسب در برابر آن استفاده می‌شود.
این دو تجهیز مکمل یکدیگر هستند و نباید نقش آن‌ها را با هم اشتباه گرفت.
مدار فرمان کنتاکتور
در یک مدار ساده، می‌توان عملکرد را به شکل زیر در نظر گرفت:
منبع فرمان → STOP → START → بوبین کنتاکتور
همچنین یک کنتاکت کمکی NO کنتاکتور را می‌توان موازی با شستی START قرار داد تا پس از رها کردن START، کنتاکتور همچنان فعال بماند.
این عملکرد را مدار خودنگهدار می‌نامند.
مدار چپ‌گرد و راست‌گرد
یکی از کاربردهای مهم کنتاکتورهای اشنایدر، کنترل جهت چرخش موتور سه‌فاز است.
برای این کار معمولاً از دو کنتاکتور استفاده می‌شود:
- کنتاکتور راست‌گرد
- کنتاکتور چپ‌گرد
با جابه‌جا کردن دو فاز، جهت چرخش موتور تغییر می‌کند.
در این مدار استفاده از اینترلاک الکتریکی و مکانیکی اهمیت زیادی دارد تا دو کنتاکتور به‌صورت همزمان وصل نشوند.
مدار ستاره مثلث
در راه‌اندازی ستاره-مثلث معمولاً از سه کنتاکتور استفاده می‌شود:
- کنتاکتور اصلی
- کنتاکتور ستاره
- کنتاکتور مثلث
هدف این روش کاهش جریان راه‌اندازی موتور در شرایط خاص است.
در این مدار نیز انتخاب صحیح کنتاکتورها، رله اضافه‌بار، تایمر و رعایت اینترلاک اهمیت زیادی دارد.
مزایای کنتاکتور اشنایدر
مهم‌ترین مزایای کنتاکتورهای اشنایدر عبارت‌اند از:
- کیفیت ساخت مناسب
- تنوع بالای مدل‌ها
- تنوع ولتاژ بوبین
- امکان استفاده از تجهیزات جانبی
- مناسب برای تابلوهای برق صنعتی
- دسترسی به اطلاعات فنی و کاتالوگ
- قابلیت استفاده در مدارهای مختلف کنترل موتور
هنگام انتخاب کنتاکتور اشنایدر به چه مواردی توجه کنیم؟
برای انتخاب مدل مناسب، این موارد را بررسی کنید:
۱. توان موتور
مثلاً موتور 5.5، 11 یا 22 کیلووات.
۲. جریان نامی موتور
جریان واقعی موتور یکی از مهم‌ترین پارامترهاست.
۳. ولتاژ شبکه
مثلاً سیستم سه‌فاز 400V.
۴. رده کاری
برای موتور معمولاً AC-3 اهمیت زیادی دارد.
۵. ولتاژ بوبین
مثلاً 24V یا 220/230V.
۶. تعداد کنتاکت‌های کمکی
بسته به مدار فرمان ممکن است به NO یا NC اضافی نیاز داشته باشید.
۷. تعداد دفعات قطع و وصل
اگر کنتاکتور در طول روز دفعات زیادی قطع و وصل شود، عمر الکتریکی آن اهمیت بیشتری پیدا می‌کند.
جمع‌بندی
کنتاکتور اشنایدر یک تجهیز کلیدی برای کنترل و قطع و وصل بارهای الکتریکی، به‌خصوص موتورهای سه‌فاز است. این کنتاکتور با استفاده از یک بوبین الکترومغناطیسی، کنتاکت‌های قدرت را کنترل می‌کند و امکان مدیریت موتور از طریق مدار فرمان را فراهم می‌سازد.
در انتخاب کنتاکتور مناسب، نباید تنها به آمپر نوشته‌شده روی محصول توجه کرد؛ بلکه توان و جریان موتور، رده کاری AC-3، ولتاژ مدار قدرت، ولتاژ بوبین، تعداد کنتاکت‌های کمکی و شرایط کاری باید در کنار هم بررسی شوند.
